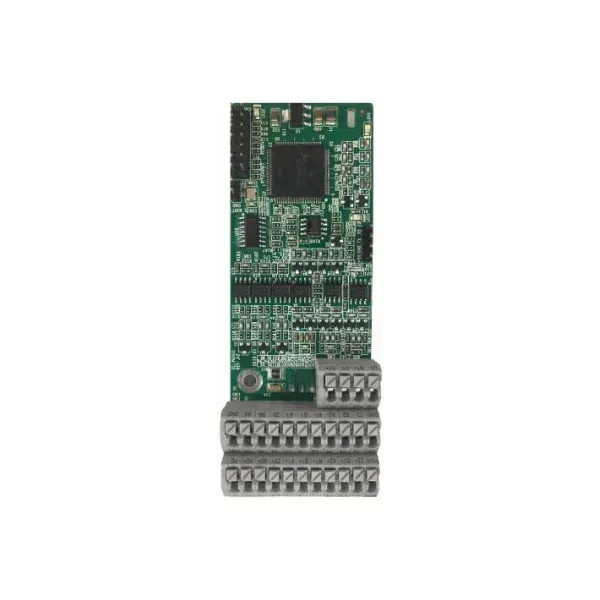

Плата расширения входов/выходов EC-IO505-00 для преобразователя частоты INVT серии GD350-01/01H
C-IO505-00 — это универсальная плата расширения входов/выходов для частотных преобразователей INVT флагманской серии GD350-01 и GD350-01H. Модуль предназначен для существенного наращивания каналов управления без необходимости установки дополнительных внешних контроллеров или модулей удалённого ввода-вывода. Плата полностью интегрируется в экосистему привода и настраивается через стандартное меню параметров преобразователя частоты.
Если ваша задача требует обработки большого количества внешних сигналов — от концевых выключателей и датчиков давления до цепей аварийной сигнализации — данная платы для частотных преобразователей станет оптимальным решением. Она позволяет превратить стандартный ПЧ в развитый локальный узел автоматизации.
Ключевые возможности:
Дискретные входы (DI) — 5 каналов
Пять дополнительных программируемых входов для подключения:
- кнопок пуска/останова и аварийного сброса;
- концевых выключателей и герконов;
- датчиков наличия продукции;
- любых других устройств с дискретным выходным сигналом.
Аналоговый вход (AI) — 1 канал
Прецизионный настраиваемый вход (0–10 В или 0/4–20 мА) для подключения:
- датчиков давления, температуры, влажности;
- тензометрических датчиков веса;
- внешних потенциометров задания скорости;
- токовых петель 4–20 мА от промышленных датчиков.
Релейные выходы (RO) — 2 канала
Два мощных реле с перекидными контактами (NO/NC) для:
- сигнализации о состоянии системы: «Авария», «Работа», «Достижение целевой частоты»;
- управления вспомогательным оборудованием: тормозными механизмами, вентиляцией, задвижками;
- передачи сигналов на вышестоящий уровень АСУ ТП.
Дискретный выход (DO) — 1 канал
Транзисторный выход с открытым коллектором для высокоскоростной передачи импульсных сигналов на системы автоматизации верхнего уровня.
Гибкая настройка
Каждый вход и выход платы программируется через стандартное меню параметров преобразователя частоты INVT. Логика работы платы гибко адаптируется под конкретную технологическую задачу без написания дополнительного кода.
Типовые области применения
- Системы вентиляции и насосные станции — обработка сигналов от множества датчиков (давления, температуры, протока) и управление задвижками и клапанами.
- Упаковочные и фасовочные машины — синхронизация работы нескольких исполнительных механизмов с единым приводом.
- Многомоторные конвейерные линии — использование ПЧ в роли локального узла управления группой двигателей.
- Деревообрабатывающее и металлорежущее оборудование — расширение функционала привода для комплексной автоматизации станка.
- Подъёмно-транспортное оборудование — подключение датчиков положения, концевых выключателей и цепей безопасности.
Совместимость
|
INVT GD350-01
|
Полная
|
|
INVT GD350-01H
|
Полная
|
|
INVT GD350-19
|
Полная
|
Плата устанавливается в соответствующий слот расширения на плате управления преобразователя частоты. Монтаж не требует специального инструмента и осуществляется в течение нескольких минут.
Преимущества платы EC-IO505-00
- Экономия на внешней автоматике. Плата для преобразователя частоты EC-IO505-00 исключает необходимость приобретения дополнительных модулей удалённого ввода-вывода и промежуточных контроллеров.
- Простота интеграции. Установка в штатный слот расширения и настройка через меню ПЧ — без внешнего ПО и программаторов.
- Надёжность INVT. Компонент оригинального производства INVT, спроектированный для круглосуточной работы в промышленных условиях.
- Промышленный температурный диапазон. Уверенная работа при температурах от -10 °C до +50 °C.
- Универсальность. Поддержка как сигналов напряжения (0–10 В), так и токовой петли (0/4–20 мА) на аналоговом входе.
|
Тип устройства
|
Плата расширения входов/выходов
|
|
Аналоговые входы (AI)
|
1 (0…10 В / 0…20 мА)
|
|
Дискретные входы (DI)
|
5
|
|
Аналоговые выходы (AO)
|
1
|
|
Дискретные выходы (DO/RO)
|
3 (из них 2 релейных + 1 транзисторный)
|
|
Интерфейс входных сигналов
|
0…10 В, 0…20 мА (4…20 мА)
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
от -10 °C до +50 °C
|
|
Производитель
|
INVT
|
