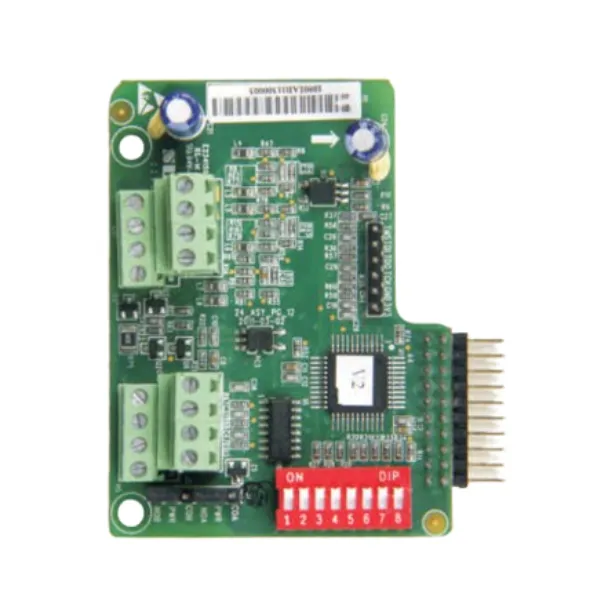

PG-плата EC-PG101-05 (Применимо для серий: GD300L, GD380L, GD800)
EC-PG101-05 — плата PG (плата энкодера), предназначенная для расширения функциональных возможностей преобразователей частоты INVT серий GD800, GD380L и совместимых моделей. Модуль добавляет поддержку управления с датчиком обратной связи, что позволяет реализовать высокоточное регулирование скорости и положения электропривода в системах, где требуется работа с инкрементальным энкодером.
Ключевые возможности
- Поддержка трёх типов энкодеров: дифференциальные, с открытым коллектором, двухтактные — универсальное решение для большинства распространённых датчиков обратной связи.
- Широкий набор режимов управления: V/F+PG (вольт-частотное управление с энкодером), SVC+PG (векторное управление с датчиком обратной связи), TQC+PG (управление с постоянством момента и энкодером), а также прямое подключение инкрементальных и дифференциальных энкодеров.
- Гибкая схемотехника выхода: дифференциальный выход, двухтактный выход, выход с открытым коллектором, частотный выход — плата легко интегрируется в системы АСУ ТП различной архитектуры.
- Стабильное питание датчика: заводская настройка напряжения питания 5 В ±5% при расширенном входном диапазоне 4,75~7 В, максимальный выходной ток до 350 мА.
Совместимость
Плата EC-PG101-05 штатно применяется с преобразователями частоты INVT серий GD800, GD380L и другими ПЧ INVT, конструктивно предусматривающими установку модуля расширения PG. Рекомендуется уточнять совместимость по документации на конкретную модель привода.
|
Модель
|
EC-PG101-05
|
|
Тип устройства
|
Плата энкодера (плата PG, модуль расширения)
|
|
Производитель
|
INVT
|
|
Номинальное напряжение питания
|
5 В DC
|
|
Рабочий диапазон напряжения
|
4,75 ~ 7 В
|
|
Заводская точность напряжения
|
5 В ±5%
|
|
Максимальный потребляемый ток
|
350 мА
|
|
Поддерживаемые типы энкодеров
|
Дифференциальные, с открытым коллектором, двухтактные
|
|
Входные сигналы
|
A, B, Z
|
|
Диапазон входной частоты
|
0 ~ 100 кГц
|
|
Диапазон выходной частоты
|
0 ~ 80 кГц
|
|
Выходной диапазон (делитель)
|
1 ~ 256
|
|
Типы выхода
|
Дифференциальный, двухтактный, с открытым коллектором, частотный
|
|
Выходной импеданс
|
70 Ом
|
|
Режимы управления
|
V/F+PG, SVC+PG, TQC+PG, инкрементальный энкодер, дифференциальный энкодер
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
−10 ~ +50 °C
|
